DESCRIPCIÓN DEL PRODUCTO
Unidad de procesamiento central (CPU) de la serie DVP-ES2 de Delta, un PLC compacto y económico diseñado para aplicaciones de control secuencial básico en automatización industrial. Incorpora 8 entradas digitales de 24 VDC (configurables como Sink o Source) y 8 salidas digitales de tipo relevador, sumando un total de 16 puntos de E/S integrados en un solo módulo. Está equipado con un procesador de 32 bits que ofrece una velocidad de ejecución de instrucciones básicas de 0.35 μs, una capacidad de programa de 16K pasos y 10K palabras de registros de datos, garantizando un rendimiento ágil para la mayoría de las tareas de control lógico. Dispone de tres puertos de comunicación integrados: 1x RS-232 para programación y comunicación punto a punto, y 2x RS-485 que pueden operar de forma independiente como maestro o esclavo con protocolo Modbus ASCII/RTU, facilitando la integración con HMIs, variadores de frecuencia y otros dispositivos. Incluye 8 canales de conteo de alta velocidad (2x 100 kHz + 6x 10 kHz) y soporta instrucciones de control de movimiento con salidas de pulso de hasta 100 kHz. Su diseño permite la expansión con módulos de la serie DVP-S, alcanzando hasta 256 puntos de E/S, y se monta fácilmente en riel DIN. Cuenta con certificaciones CE y cULus.
Características principales :
| Característica | Valor |
|---|---|
| Modelo | DVP16ES200R |
| Tipo | CPU PLC compacto (serie DVP-ES2) |
| E/S Integradas | 8 DI / 8 DO (relevador) |
| Alimentación | 100 ~ 240 VAC |
| Comunicación | 1x RS-232 + 2x RS-485 |
| Capacidad de Programa | 16K pasos |
| Característica | Valor |
|---|---|
| Modelo | DVP16ES200R |
| Serie | DVP-ES2 (2ª Generación) |
| Tipo de Dispositivo | Unidad de procesamiento central (CPU PLC) |
| Entradas Digitales | 8 puntos (24 VDC, Sink/Source seleccionable) |
| Salidas Digitales | 8 puntos, tipo relevador |
| Alimentación | 100 ~ 240 VAC (-15% ~ +10%), 50/60 Hz |
| Consumo de Energía | 30 VA (máx.) |
| Capacidad de Programa | 16K pasos |
| Memoria de Datos | 10K palabras (registros de datos) |
| Velocidad de Ejecución | 0.35 μs por instrucción básica (CPU de 32 bits) |
| Puerto COM1 | RS-232 (1x) |
| Puerto COM2 / COM3 | RS-485 (2x), Modbus ASCII/RTU, maestro/esclavo |
| Contadores de Alta Velocidad | 8 canales: 2x 100 kHz + 6x 10 kHz |
| Salidas de Pulso | Hasta 100 kHz (con instrucciones de control de movimiento) |
| Máximo de E/S Expandibles | Hasta 256 puntos (entradas + salidas) con módulos DVP-S |
| Reloj en Tiempo Real (RTC) | Sí (hardware versión 2.0 o superior) |
| Funciones Especiales | Auto-tuning PID, instrucciones para control de variadores Delta, 4 niveles de protección por contraseña |
| Temperatura de Operación | 0°C ~ 55°C |
| Temperatura de Almacenamiento | -25°C ~ 70°C |
| Humedad de Operación | 5% ~ 95% RH (sin condensación) |
| Montaje | Riel DIN / Montaje en chasis |
| Peso | 500 g (aprox.) |
| Certificaciones | CE, cULus, RoHS |
| Estado del Producto | Obsoleto (según DigiKey) |
 | ||
| Catálogos: | Catálogo de usuario de la serie DVP-ES | |
| Hoja técnica: | Hoja técnica DVP16ES200R | |

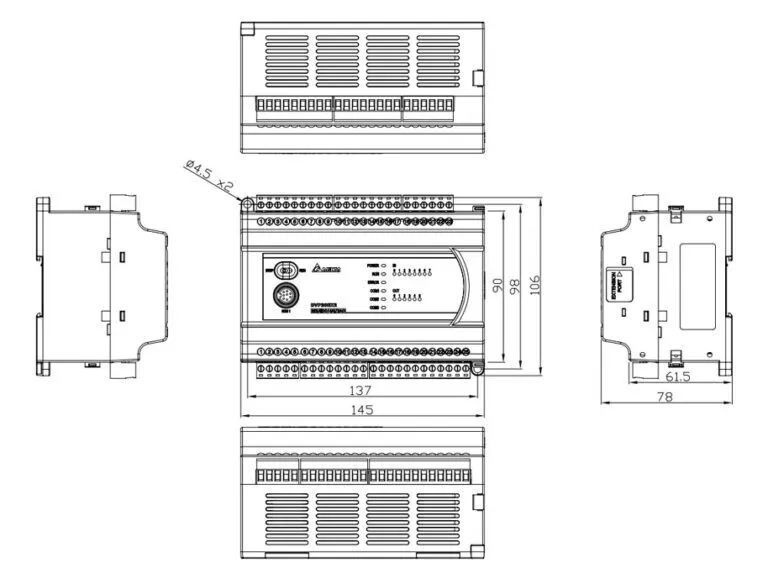

| Dimensiones: | Dimensiones de el DVP16ES200R | |
