DESCRIPCIÓN DEL PRODUCTO

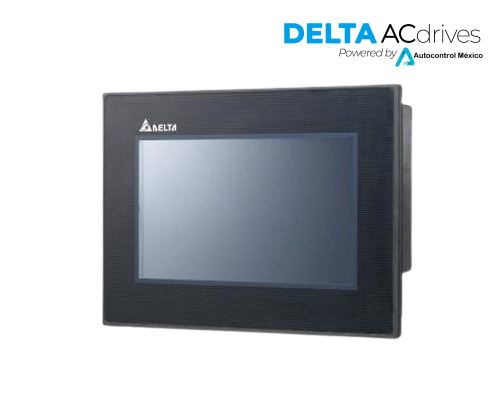

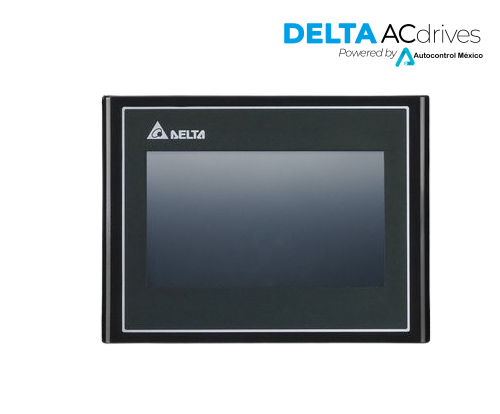

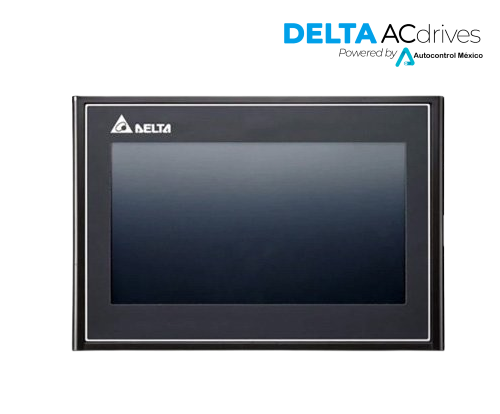

Panel de interfaz hombre-máquina (HMI) de la serie DOP-100 de Delta, con pantalla TFT LCD de 4.3 pulgadas y resolución de 480 x 272 píxeles, capaz de mostrar 65,536 colores con alta luminosidad y contraste. Clasificado como modelo "Advanced" (tipo W), incorpora un procesador Cortex-A8 de 800 MHz con 512 MB de RAM y 256 MB de ROM, ejecutando un sistema operativo Linux embebido que garantiza un rendimiento fluido y estable. A diferencia del modelo DOP-103BQ, esta versión incluye un puerto Ethernet integrado (10/100 Mbps) que permite funciones de red avanzadas como FTP, correo electrónico, VNC para monitoreo remoto y NTP, facilitando aplicaciones de manufactura inteligente. Ofrece conectividad mediante USB Host y USB Client (ambos versión 2.0), así como un puerto COM físico y un puerto COM de expansión configurables como RS-232, RS-485 y RS-422 para comunicarse con la mayoría de controladores industriales. Su frontal cuenta con certificación IP65 / NEMA 4 / UL Type 4X, lo que lo protege contra polvo y chorros de agua, y su alimentación se realiza a 24 VDC. Es ideal para aplicaciones de automatización que requieren conectividad de red y una interfaz de operación confiable.
Características principales :
| Característica | Valor |
|---|---|
| Modelo | DOP-103WQ |
| Tipo | Panel HMI Advanced con pantalla táctil |
| Pantalla | TFT LCD de 4.3" (480 x 272 px), 65,536 colores |
| Procesador | Cortex-A8 800 MHz, 512 MB RAM / 256 MB ROM |
| Comunicación | Ethernet, USB Host/Client, RS-232, RS-485, RS-422 |
| Alimentación | 24 VDC |
| Característica | Valor |
|---|---|
| Modelo | DOP-103WQ |
| Serie | DOP-100 (W Type - Advanced) |
| Tipo de Dispositivo | Panel HMI (Human Machine Interface) |
| Pantalla | 4.3" TFT LCD (16:9), 65,536 colores |
| Resolución | 480 x 272 píxeles |
| Tipo de Táctil | Resistivo de 4 hilos (vida útil > 10,000,000 pulsaciones) |
| Brillo | 400 cd/m² |
| Vida Útil de Retroiluminación | 10,000 horas (LED Backlight) |
| Procesador | ARM Cortex-A8 800 MHz |
| Memoria | 512 MB RAM / 256 MB Flash ROM |
| Sistema Operativo | Linux embebido |

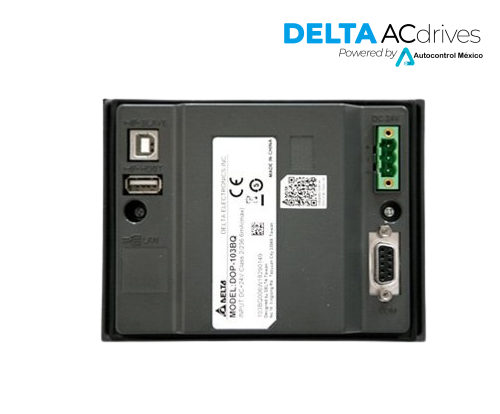

| Ethernet | 1 puerto, 10/100 Mbps con detección automática |
| COM1 | RS-232 (soporta control de flujo) / RS-485 |
| COM2 | RS-422 / RS-485 |
| Puertos USB | 1x USB Host Ver 2.0, 1x USB Client Ver 2.0 |
| Ranura SD | No disponible |
| Alimentación | 24 VDC (-15% ~ +15%) |
| Consumo de Energía | 5.67 W (máx.) |
| Grado de Protección | IP65 / NEMA 4 / UL Type 4X (frontal) |
| Temperatura de Operación | 0°C ~ 50°C |
| Temperatura de Almacenamiento | -20°C ~ 60°C |

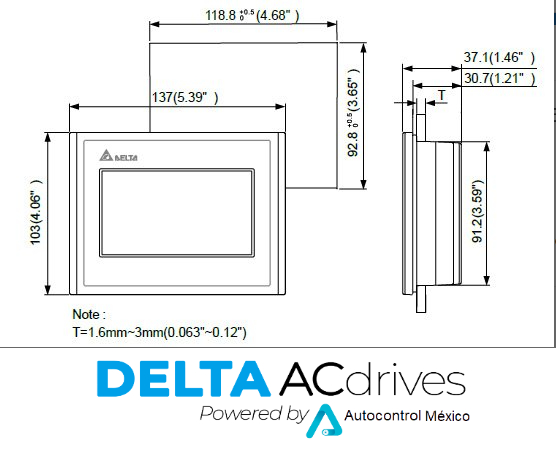

| Dimensiones (An x Al x Pr) | 137 mm x 103 mm x 37.1 mm |
| Corte de Panel | 118.8 mm x 92.8 mm |
| Peso | 280 g (aprox.) |
| Certificaciones | CE, UL |
| Funciones de Red | FTP, E-Mail, VNC (Virtual Network Computing), NTP |
 | ||
| Catálogos: | Catálogo de usuario de la serie DOP-100 | |
| Manual de Usuario: | Hoja técnica DOP-103WQ | |
| Certificado: | Certificado UL del Delta DOP-103WQ | |
